ジニアスコートHAS

フィルタード方式でも完全な解決に至らなかった
水素フリーDLCでのドロップレットフリー化を実現！

水素フリーDLCは膜厚が厚くなるほど表面の平滑性が悪くなるため、HAクリア以外のHAではコーティング後に膜表面を磨く必要がありました。 HASは独自開発のコーティング技術により、水素フリーDLCのドロップレットフリーを実現し、超平滑な高硬度・高密着力な水素フリーDLCの生産化を実現しました。

HAと同等の高硬度、高密着力
膜磨きの必要がない高平滑性

膜種（基本構造）

水素を含まないテトラヘドラルアモルファスカーボン構造のDLC層(ta-C)。
中間層は持たない。膜密度が高い。

基本物性

組成

DLC
ta-C

色調

干渉色

硬度

4000～7000

膜厚

0.35～0.5μm

成膜法

スパークレスアーク
PVD

成膜温度

150～250℃

酸化温度

500℃

除膜

可

基本特性

密着力

Excellent

表面平滑性

Excellent

無潤滑μ

Excellent

油中μ

Excellent

耐摩耗性

Excellent

耐防腐性

Good

靭性(粘り)

Average

耐凝着性

Excellent

※密着力については一般的なDLCの認識を水準として判定

特徴

圧倒的な表面平滑性

HASはHA（水素フリーDLC）の高硬度、高密着力といった優れた特性に加えて、ドロップレットフリーの超平滑膜表面を実現しています。

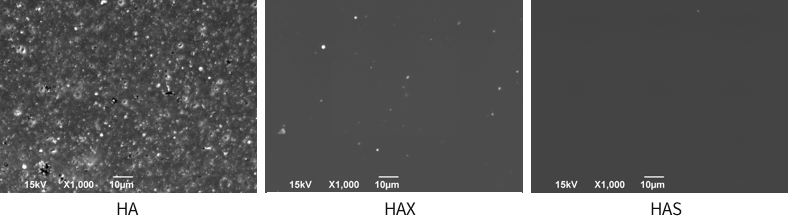

※Siウエハ上に0.5μmコーティングした際の膜表面SEM写真

相性データ

基材	炭素鋼	合金工具鋼	ハイス	ハイテン	SUS	軸受鋼	超硬合金
HAS	○	○	○	○	○	○	○

■金型・工具用
相手材	炭素鋼	工具鋼	ハイテン	SUS	鋳鉄	銅	アルミ合金	プラスチック
HAS	△	△	△	△	△	◎	◎	△～○

■部品用
相手材	炭素鋼	工具鋼	ハイテン	SUS	鋳鉄	銅	アルミ合金	プラスチック
HAS	○	○	○	○	○	○	○	△

除膜、再コーティングについて

可能

用途と効果

軟質金属用切削工具

アルミや銅などの軟質金属およびその合金の切削工具の溶着対策にはジニアスコートHASが効果的です。
また、切削工具では、新技術により膜の表面平滑性を大幅に向上させることで加工の初期から低抵抗、かつ抵抗推移も緩やかな上昇となることで長寿命化につながります。

軟質金属用金型、接点端子・電極加工用金型

アルミ、銅、銅合金（真鍮、洋白、リン青銅等）、銀、金メッキ、亜鉛メッキ、すずめっきなど溶着しやすいワークに対して、曲げ、絞りなどの加工を行う金型では、ワークの溶着による加工品質の低下やメンテナンス性の悪化といった問題が生じますが、ジニアスコートHASをコーティングすることによって、溶着を防止するとともに、仕上げ面を綺麗に保つこともできるようになります。
